1998.8.20 I.Takagi

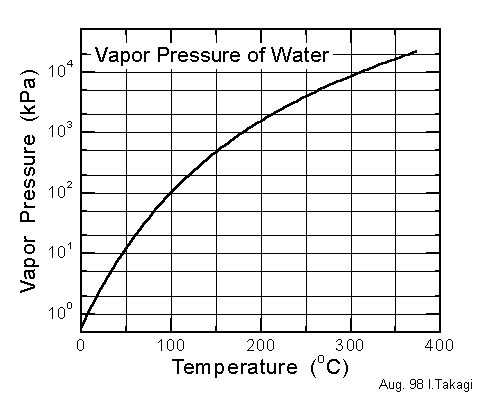

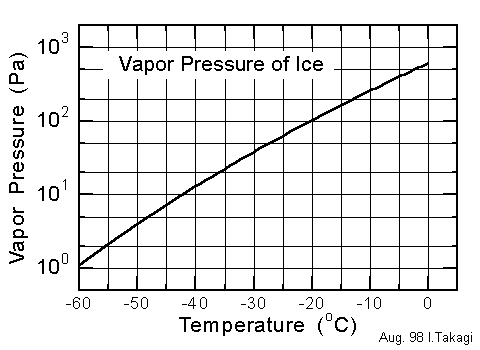

水と氷の蒸気圧を以下に図示する。蒸気圧は、理科年表をはじめ、熱物性に関連するデータ集には必ず記載されているが、図化したものが身近に見あたらなかったため、作成した。元にしたデータは、"CRC Handbook of Chemistry and Physics 77th Edition" (D.R. Lide, Ed., CRC Press, Inc. (1996) pp6.12-6.14.) である。なお、水の臨界点は、373ﾟC - 21.8MPa である。
水は原子炉の減速材兼冷却材に用いられており、この点に関するだけなら200ﾟC 程度以上の温度領域のみ表示すればよい。しかし、一般に物性値は様々な用途で参照するものであるから、氷も含めた広い温度領域について示すことにした。蒸気圧は、単純化した理論によるとアレニウス型の温度依存性を示すので、横軸を絶対温度の逆数で、縦軸を蒸気圧の対数で表示した方が直線に近くなるが、値を読み取りやすくするために、横軸を温度（摂氏）に取った。図から読みとれる値の有効数字は１桁程度であるので、正確な値が必要な場合には、理科年表や前述のCRC Handbook を参照していただきたい。
以上
